地面沉降引發的安全事故，早已敲響警鐘：
01云南一項目基坑施工致毗鄰派出所辦公樓、小區10棟房屋及周邊8戶房屋受損，損失約 4000 萬元。
02陜西丹寧高速嚴坪村Ⅱ號大橋垮塌，多車墜河，損失約 1.5 億元。
03山西洪洞曲亭水庫洞頂垮塌，致壩體坍塌、1900 萬立方米蓄水外泄，并導致南同蒲鐵路與 108 國道中斷。
這類事故背后，是地面沉降對工程結構的隱蔽性破壞。面對地面沉降的深遠危害，精準、及時的監測成為防范風險的關鍵。
為此，山東仁科推出了靜力水準儀沉降自動化監測系統，為地面沉降監測提供了完整解決方案。系統集成壓差式/磁致伸縮式靜力水準儀、靜力水準儀專用采集器與環境監控云平臺，可精準捕捉微小形變、快速定位風險區域，顯著提升了地質監測的效率、精度與時效性，為災害預警與防控提供了堅實的數據支撐。
感官神經——靜力水準儀
壓差式 / 磁致伸縮式靜力水準儀作為靜力水準儀沉降自動化監測系統的“感官神經”，負責“看見”和“感覺”到沉降，它們直接與被監測的結構（如橋梁、大壩、鐵路）接觸，可利用不同的測量原理，敏銳地捕捉微小的沉降形變。
壓差式靜力水準儀
壓差式靜力水準儀作為高精密液位測量儀器，憑借其獨特的工作原理和卓越的技術性能，為工程結構健康監測提供了可靠的解決方案。
壓差式靜力水準儀的工作原理

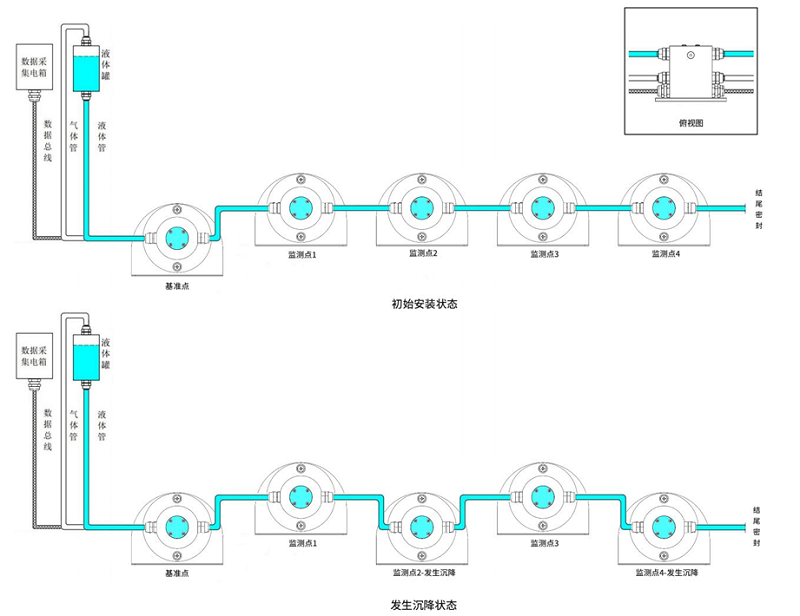

壓差式靜力水準儀是一種高精密液位測量儀器，由儲液罐、保護罩、聯通氣、水管等部件組成。它是基于連通器原理使液體在連通管中自由流動，同時通過連通管中各監測點位相對于基準點的壓力差值變化，依據壓差與液位高度差值的線性關系（△P=ρ*g*△h）判斷各監測點位相對于基準點的液位高度變化，進而準確反映結構物的變形，實現對建筑物沉降的高精度監測。
1高精度監測細微變化
對于大型橋梁、超高建筑、水利大壩及高速鐵路等重大工程結構，實施長期且持續的沉降形變監測，是評估其健康狀態、預警潛在風險的核心手段。任何毫米級的異常沉降都可能是結構失穩的征兆，因此，精準捕捉這些細微變化，能為及時采取維護措施、避免災難性事故贏得寶貴時間。

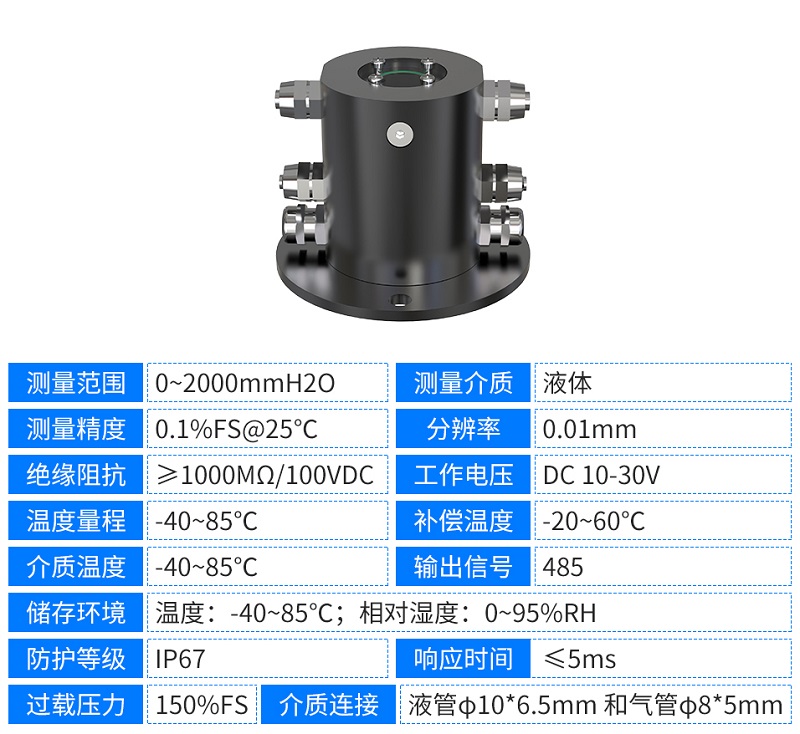

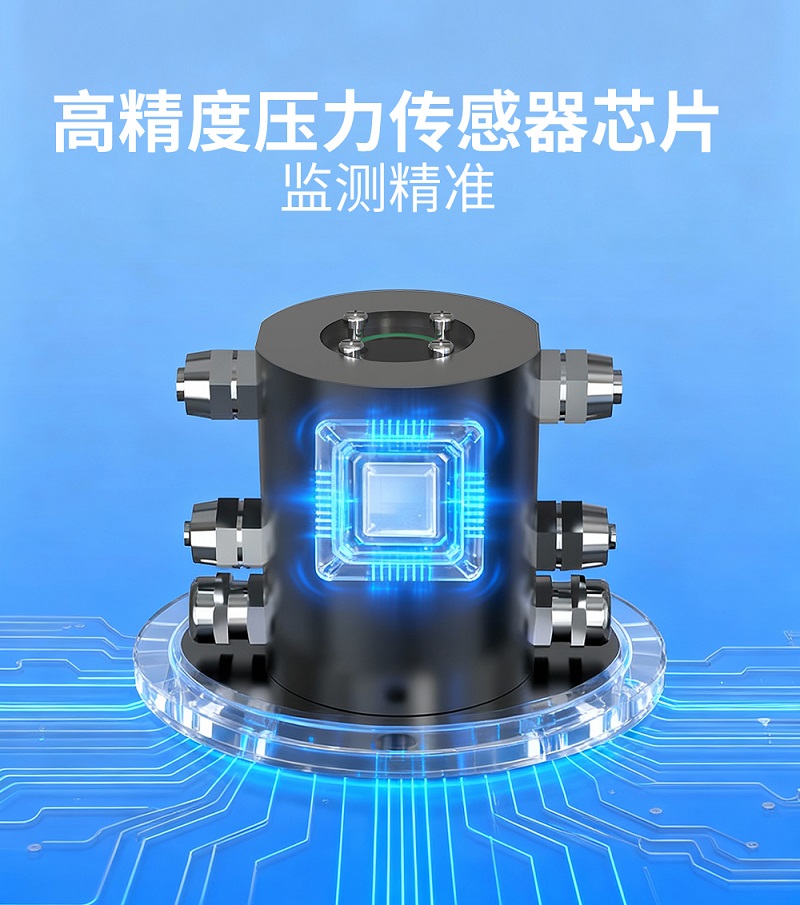

壓差式靜力水準儀憑借其高精度壓力傳感器芯片，可監測地面沉降的微小變化（精度0.1% FS，分辨率0.01mm）。當監測點與基準點間因地面沉降產生液位變化時，壓差式靜力水準儀能實時感知此變化，并將其迅速轉換為電信號，從而實現對沉降數據的精準采集與穩定輸出，為工程安全提供早期預警。
壓差式靜力水準儀不僅測量準確度高，而且量程寬廣，可監測0~2000mm的液位變化。
2多重防護，穩定運行
壓差式靜力水準儀往往需要在露天環境中持續運行，而復雜多變的戶外條件，如劇烈的溫度波動、頻繁的雨雪侵襲均可能對監測數據的準確性和設備運行的穩定性造成嚴重干擾。
抵御環境波動的影響

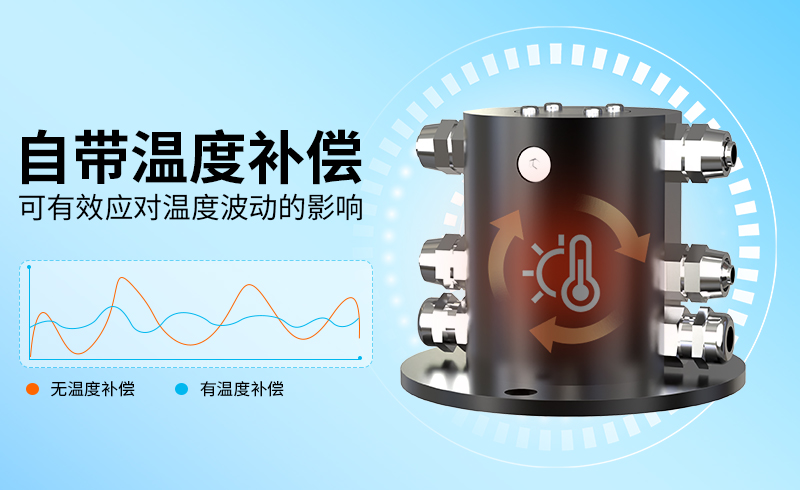

在戶外環境中，晝夜溫差與季節更替會引發儀器內部介質密度及傳感器性能的改變，進而產生測量誤差，導致數據失真。壓差式靜力水準儀采用溫度補償技術，可在-20℃至60℃的寬溫范圍內，有效抵消溫度波動對測量的干擾。溫度補償技術確保了儀器在高溫暴曬或低溫嚴寒等極端條件下，依然能輸出穩定的測量數據。
抵御外部水分的侵蝕

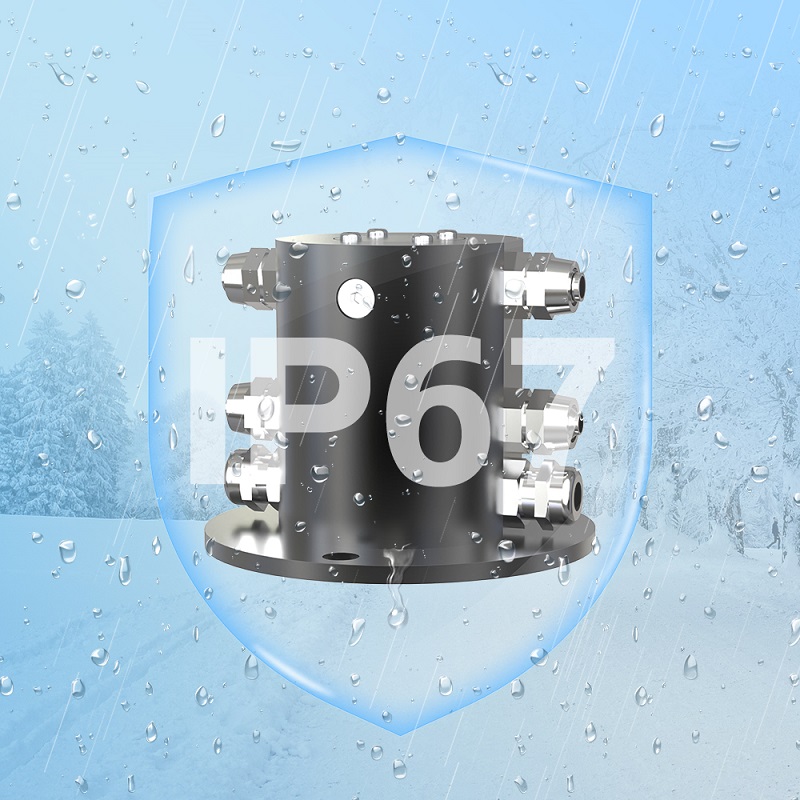

戶外降雨、降雪、凝露等環境水分可能滲入儀器內部，這不僅會損壞精密電路元件，還可能導致傳感器失效，造成監測中斷。壓差式靜力水準儀具備IP67防護等級，能有效阻隔外部水分侵入，抵御戶外雨雪、潮濕等環境的侵蝕，保障儀器在戶外環境下的持續穩定運行，顯著延長其使用壽命，也大幅降低了因進水引發的故障與維修成本，從而為儀器的長期戶外部署奠定了堅實基礎。
壓差式靜力水準儀采用專業的防雷保護設計，降低雷電擊中的風險，確保在雷電天氣中，監測工作仍能安全、持續進行。
3靈活安裝，輕松部署
壓差式靜力水準儀以“小而靈活”的設計思路，有效解決戶外監測的部署與維護痛點。

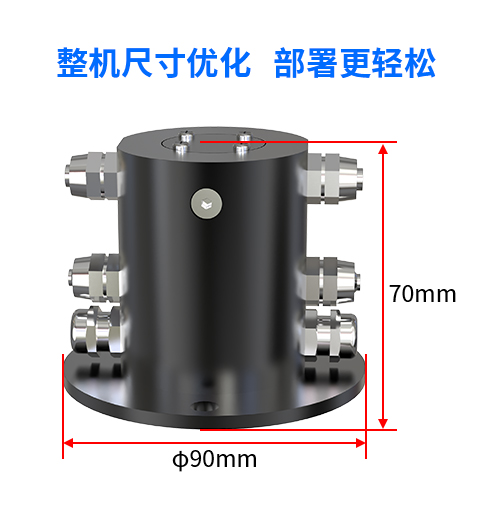

體積小巧
戶外監測點常因空間狹窄而限制儀器安裝。若儀器體積過大，不僅會增加運輸與搬運難度，更可能因無法適配有限空間而導致部署受阻。為此，壓差式靜力水準儀在確保測量性能與防護等級的前提下，壓縮儀器整體體積，能輕松安裝于空間受限的區域，有效降低了施工難度與部署成本。
安裝靈活

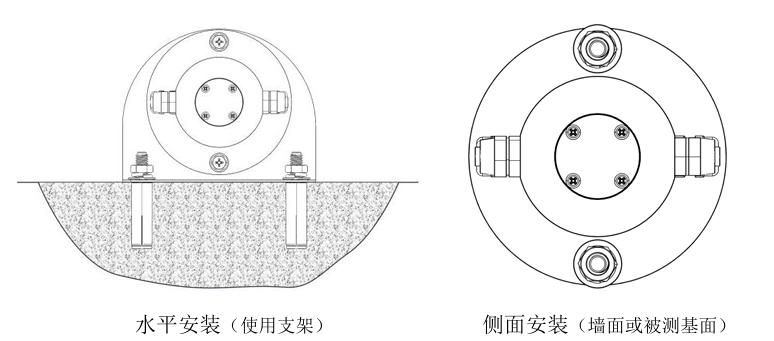

針對戶外工程監測場景多樣化的安裝需求，壓差式靜力水準儀支持水平與側面兩種安裝方式。它既可借助支架水平安裝，也可直接固定于墻面或被測基面實現側面安裝。靈活的安裝設計使其能夠快速、穩固地部署于各類戶外監測點，拓展了應用范圍。
易更換

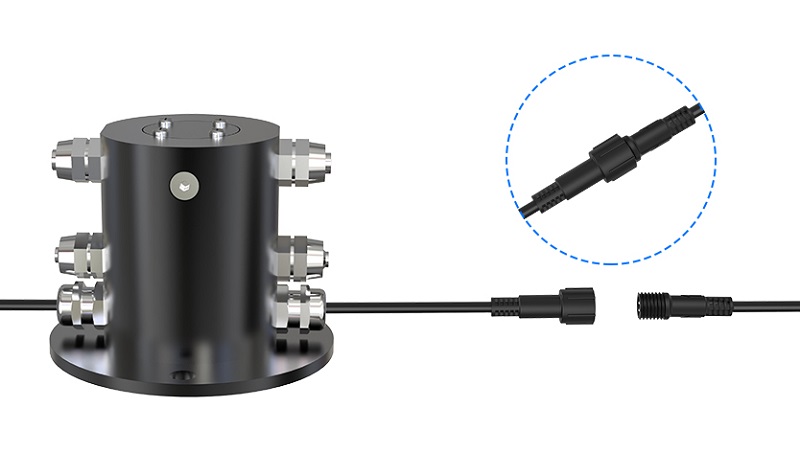

壓差式靜力水準儀采用模塊化設計，各獨立部件間通過防水對插線連接。該設計使得任一部件均可快速拆解與單獨更換，這不僅大幅縮短了維護時間、降低了對現場維修人員的技術要求，還能根據監測需求的變化，靈活調整系統配置。
磁致伸縮式靜力水準儀
磁致伸縮式靜力水準儀是基于磁致伸縮原理的測量設備，在各類精密工程監測場景中展現出顯著優勢，成為現代工程安全監測體系中的重要組成部分。
磁致伸縮式靜力水準儀的工作原理
磁致伸縮式靜力水準儀利用磁致伸縮原理，通過兩個不同磁場相交產生一個應變脈沖信號來準確地測量位置。

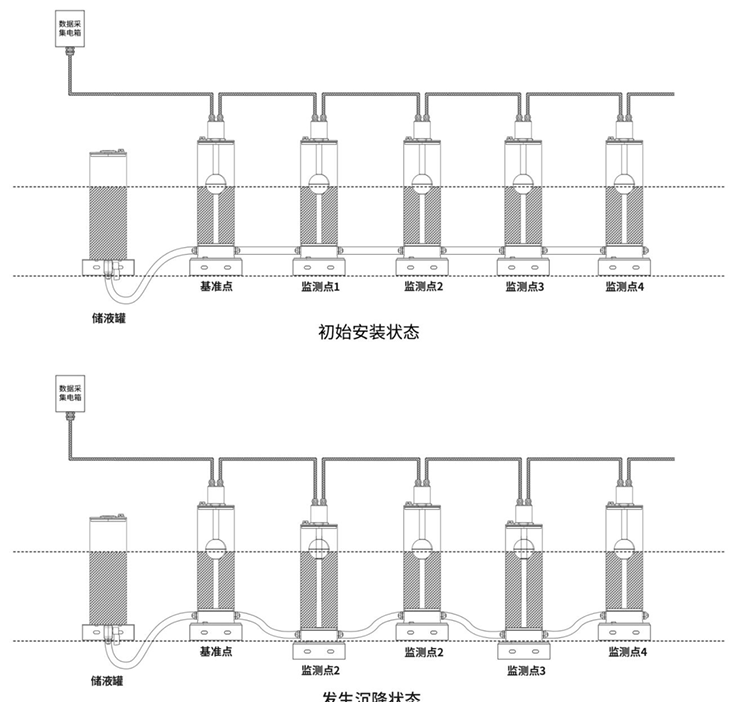

在實際監測中，多個靜力水準儀通過連通管連接，安裝于不同監測點，并選定一個監測點作為基準參照點。初始狀態下，連通管內的液體液面保持同一水平，各傳感器的浮子位置對應初始液位。當某監測點發生沉降時，該點的水準儀殼體隨監測點同步位移，而連通管內的液面仍保持水平，導致浮子相對水準儀殼體的位置發生變化。通過測量各監測點傳感器浮子的相對位置變化，即可計算出各點相對于基準點的沉降量。
磁致伸縮式靜力水準儀有什么優勢

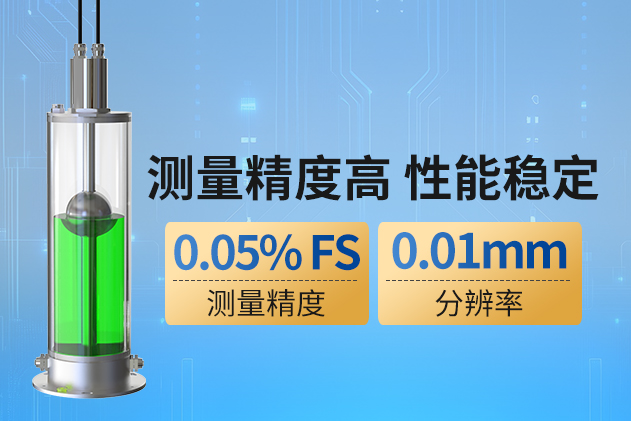

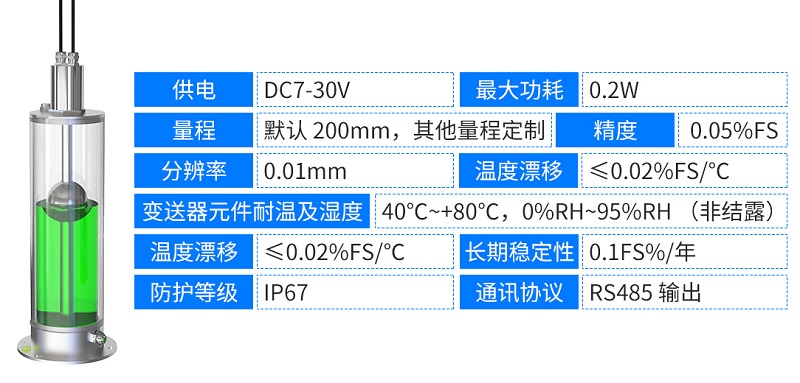

1磁致伸縮式靜力水準儀具備卓越的測量精度（測量精度為 0.05% FS，分辨率為0.01mm），能夠敏銳捕捉液面變化。這種極高的分辨能力為早期發現結構微小變形提供了數據支撐，使工程人員能夠在變形萌芽階段及時采取應對措施，有效提升工程安全預警能力。

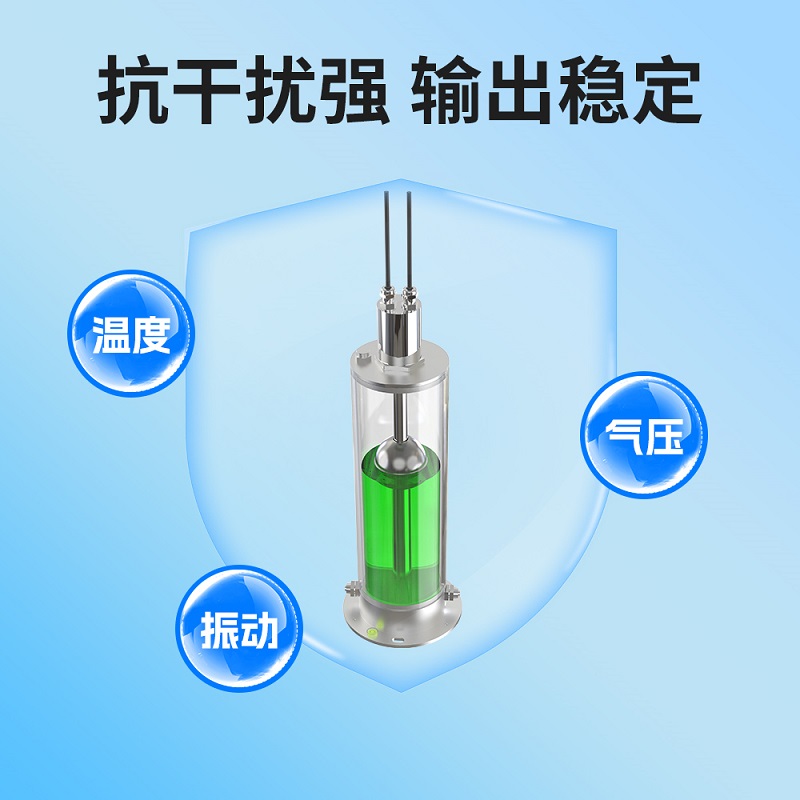

2戶外監測環境中的溫度波動、氣壓變化及機械振動等因素是影響測量數據準確性的主要干擾源，磁致伸縮式靜力水準儀獨特的工作原理可有效降低環境因素對測量結果的影響。在溫度適應性方面，磁致伸縮式靜力水準儀可有效抑制溫漂（溫漂≤0.02%FS/℃），能夠在較大的溫度波動范圍內保持測量穩定性。同時，磁致伸縮式靜力水準儀對氣壓波動、現場振動等干擾因素的敏感度較低，可在復雜環境輸出穩定的監測數據。
3磁致伸縮式靜力水準儀可擺脫氣體限制，因此在安裝時無需氣體管，這不僅簡化了現場安裝流程，減少了管路鋪設、連接與密封等工序，顯著提高了安裝效率，降低了安裝難度，還降低了后期維護的復雜度與成本。
壓差式與磁致伸縮式靜力水準儀作為兩種技術方案，各自具有鮮明的技術特點與適用范圍。
01

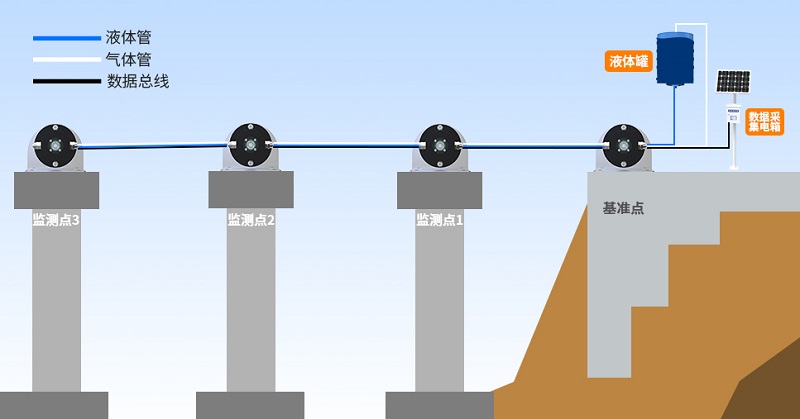

壓差式靜力水準儀：壓差式靜力水準儀憑借2米沉降量程與數公里監測距離的特點，可有效滿足對大型基礎設施和地質環境的宏觀沉降監測需求。其典型應用場景包括：在高速鐵路、地鐵隧道等線性工程的縱向沉降監測；在水利工程（大壩、水庫堤岸）與地質災害易發區（礦區采空區、巖溶塌陷區、山體滑坡區）進行穩定性監控；以及對大型工業廠房和歷史建筑群實施長期沉降觀測。
02
磁致伸縮式靜力水準儀：磁致伸縮式靜力水準儀專精于高精度、局部化的沉降監測，尤其適用于沉降量小、精度要求高的場景。它廣泛應用于大跨度橋梁支座、索塔錨固點等精密建筑節點，地下管廊轉彎處與接口、臨近施工區域的建筑等近距離集中測點，以及對精度有嚴苛要求的精密工業與科研領域。
神經中樞——靜力水準儀專用網絡采集器
靜力水準儀專用網絡采集器是靜力水準儀沉降自動化監測系統中的“神經中樞”，主要負責“收集信息”和“傳遞信息”， 它能將分散的數據收集起來，并傳輸?shù)皆破脚_，為構建智能化沉降監測系統提供技術支持。

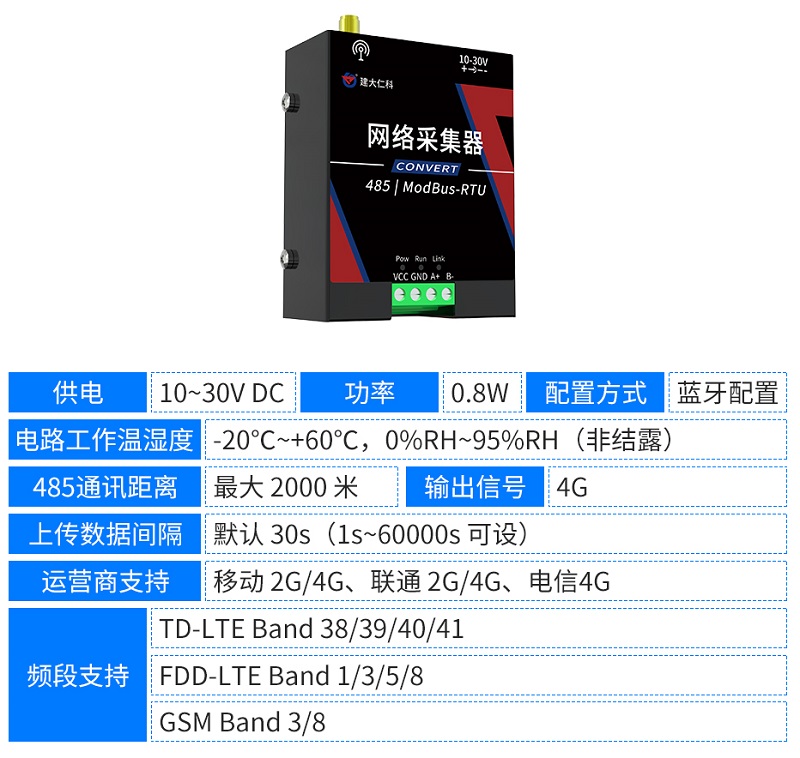

靜力水準儀專用網絡采集器
靜力水準儀專用網絡采集器是一款數據采集設備，它在靜力水準儀沉降自動化監測系統中展現出重要的應用價值。

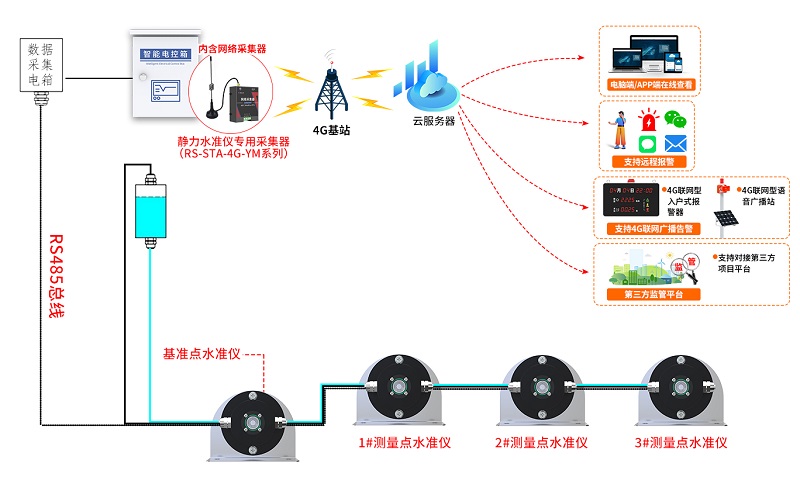

靜力水準儀專用網絡采集器通過485總線將分布各處的靜力水準儀數據匯集整合，并借助4G網絡實現數據的遠程實時傳輸，構建起一個完整的監測數據鏈。在大型基礎設施沉降監測領域，這種高效可靠的數據采集與傳輸解決方案，為實現工程安全的智能化管理提供了堅實的技術支撐。
靜力水準儀專用網絡采集器——優勢
靜力水準儀專用網絡采集器具備強大的集成能力、便捷的現場配置和靈活的安裝方式，為整個沉降監測系統的穩定運行和高效管理奠定了堅實的基礎。
集成能力強

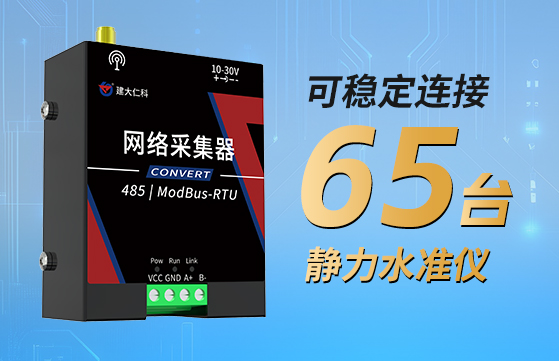

靜力水準儀專用網絡采集器可穩定連接65臺靜力水準儀，充分滿足大型線性工程、成片建筑群等多測點監測場景的需求。通過對分散測點的集中管理，顯著提高了數據傳輸效率，降低了系統復雜性與維護成本。
注：靜力水準儀專用網絡采集器支持自動識別RS485接口從設備工作狀態，避免因設備故障導致監測數據缺失或監測中斷。
參數配置便捷

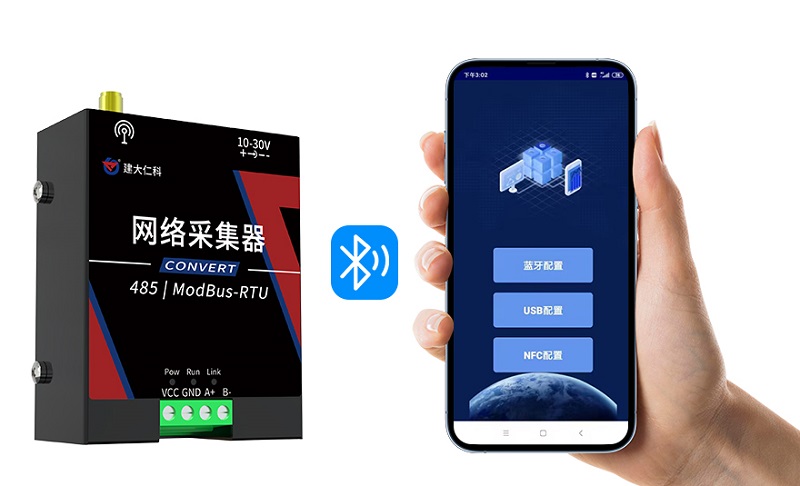

靜力水準儀網絡采集器支持通過專用藍牙APP進行設備參數配置和實時數據讀取。現場工程人員僅通過手機藍牙即可讀取實時數據，完成設備采集頻率、上傳間隔等關鍵參數的設置與修改。
便捷的操作方式顯著降低了設備調試與維護的技術門檻，有效提升了設備調試與日常巡檢效率。

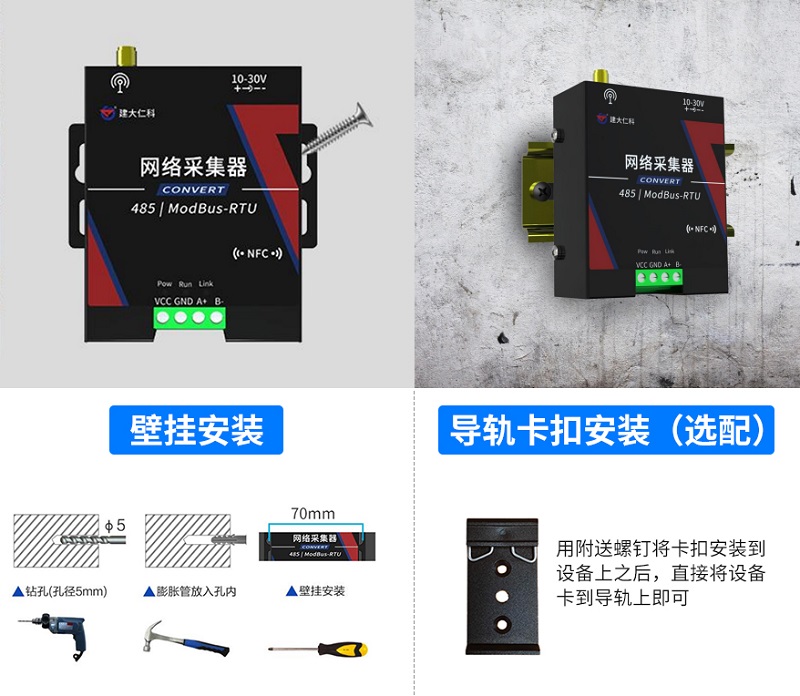

支持不同安裝方式
靜力水準儀網絡采集器體積小巧，支持壁掛安裝與導軌卡扣安裝兩種安裝方式，可根據現場實際環境靈活選擇安裝位置，無需復雜的安裝支架，可適配不同工程場景的安裝需求。
決策大腦——環境監控云平臺
環境監控云平臺作為靜力水準儀沉降自動化監測系統的“決策大腦”，負責“思考信息”和“發出指令”，可對海量監測數據進行存儲、分析、可視化，最終為用戶提供決策支持和風險預警，是整個系統的智慧核心和價值體現。

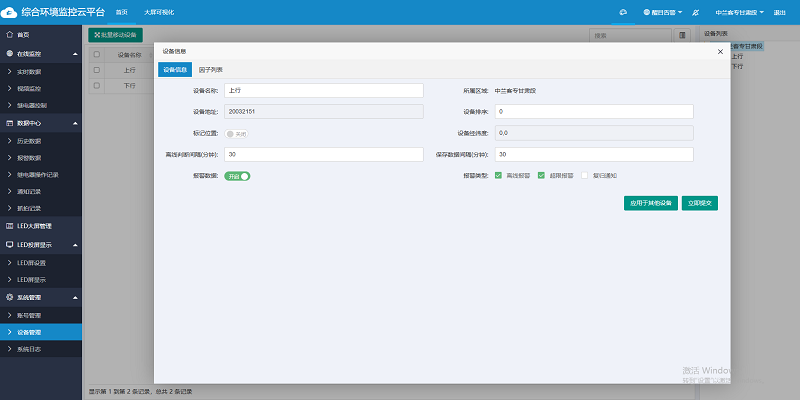

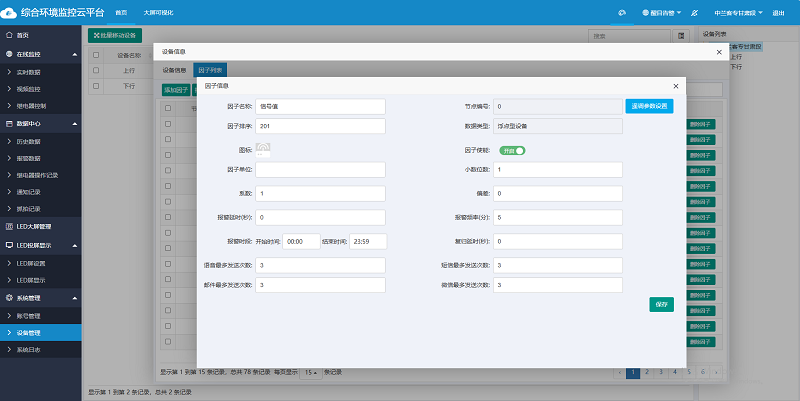

環境監控云平臺
基于靜力水準儀網絡采集器上傳的數據，環境監控云平臺為用戶提供完整的數據管理解決方案。

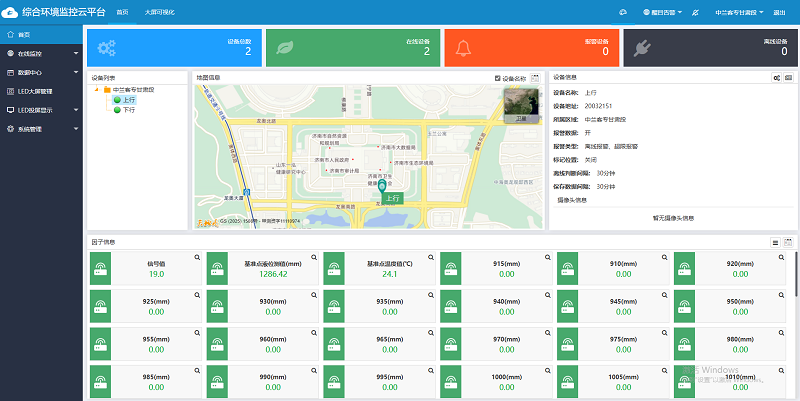

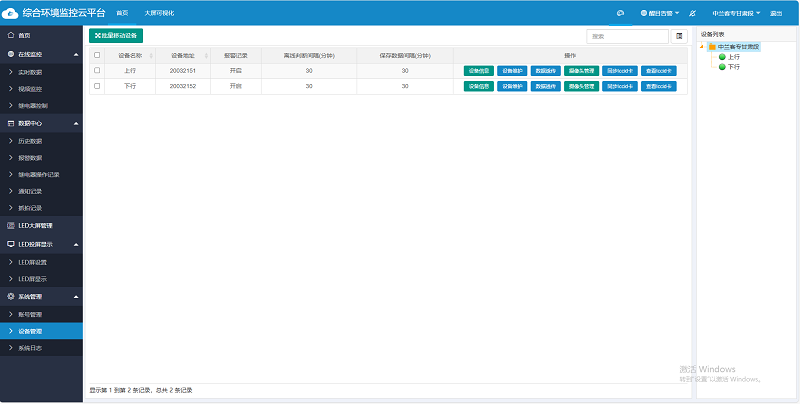

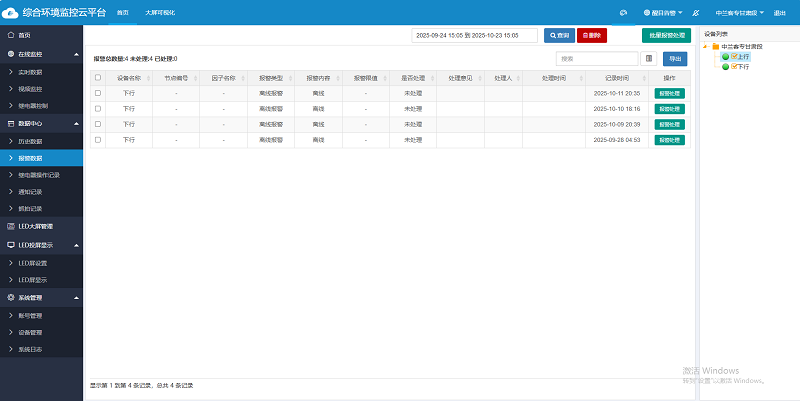

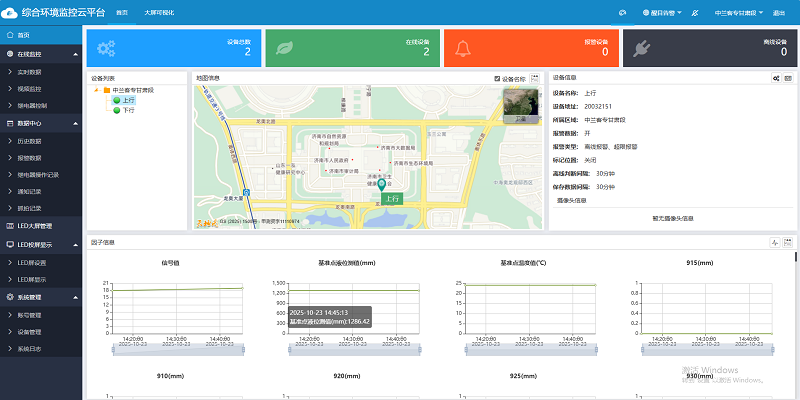

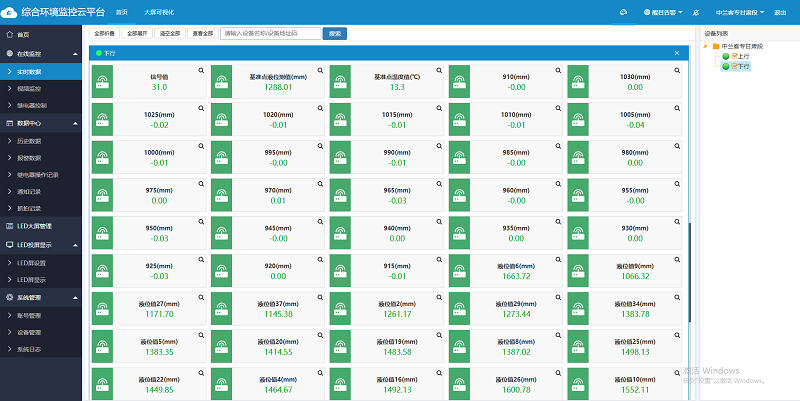

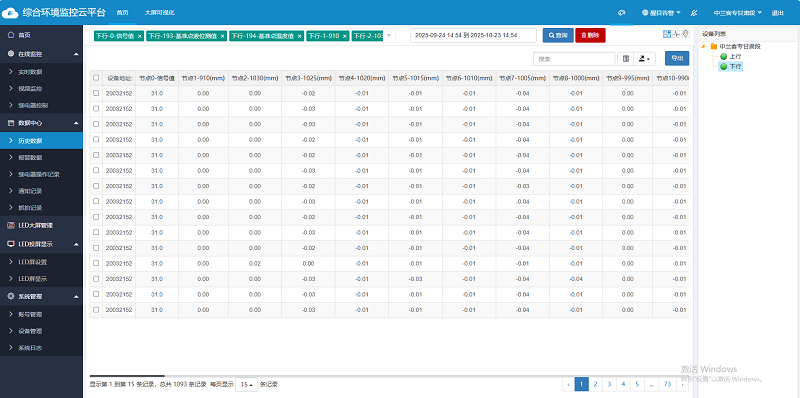

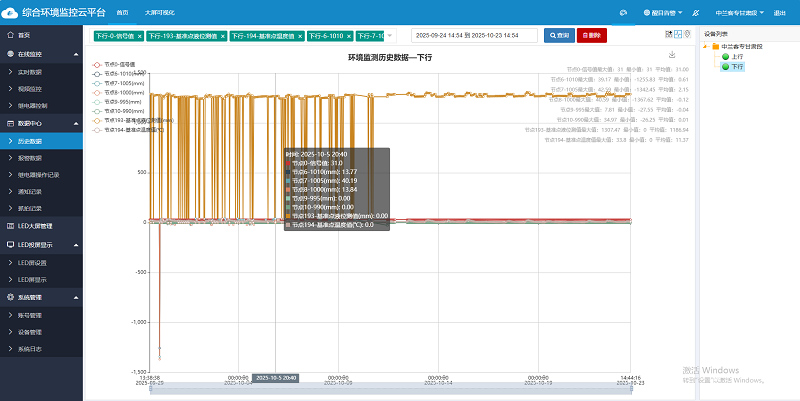

用戶可憑借專屬賬號在手機/電腦免費登錄環境監控云平臺，平臺具有數據實時查看、歷史數據查詢/導出、智能預警、電子地圖、視頻查看/抓拍、智能控制、數據共享、大屏可視化等功能，可幫助用戶實現靜力水準儀監測數據的遠程查看與設備的遠程管理。

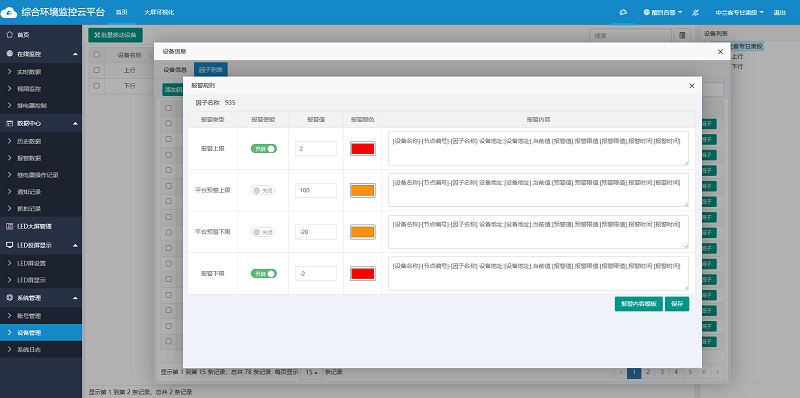

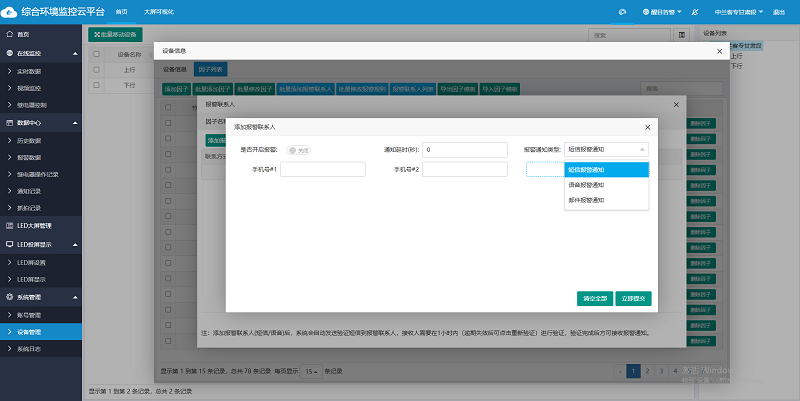

尤其是智能預警功能，用戶可以提前為參數設置安全閾值，當測點數據達到安全閾值時，平臺會通過數據變紅、電話、短信、郵件等方式向用戶發出提醒。這一功能彌補了傳統靜力水準儀僅在發生沉降后才能監測的被動性，還能對沉降發生之前的測點傳感器震動、傾斜進行監測，對可能發生的沉降進行事前預警。
用智能監測技術應對沉降挑戰
靜力水準儀沉降自動化監測系統通過融合壓差式與磁致伸縮式兩種高精度傳感器、靜力水準儀專用網絡采集器及環境監控云平臺，構建了一套完整的“感知-傳輸-分析-預警”技術體系。該系統不僅具備毫米級監測能力，更能適應復雜戶外環境，實現多測點協同監測與智能預警，改變了傳統沉降監測的被動應對模式。隨著基礎設施安全監測要求的不斷提升，靜力水準儀沉降自動化監測系統將為工程建設、地質災害防治等領域提供可靠的技術保障，推動工程安全管理從“事后補救”向“事前預防”的智能化轉型，為構建安全可靠的基礎設施環境奠定堅實的技術基礎。
